KIT TRANSFORMATEUR DEMONTABLE

107019
1 376,90 € TTC

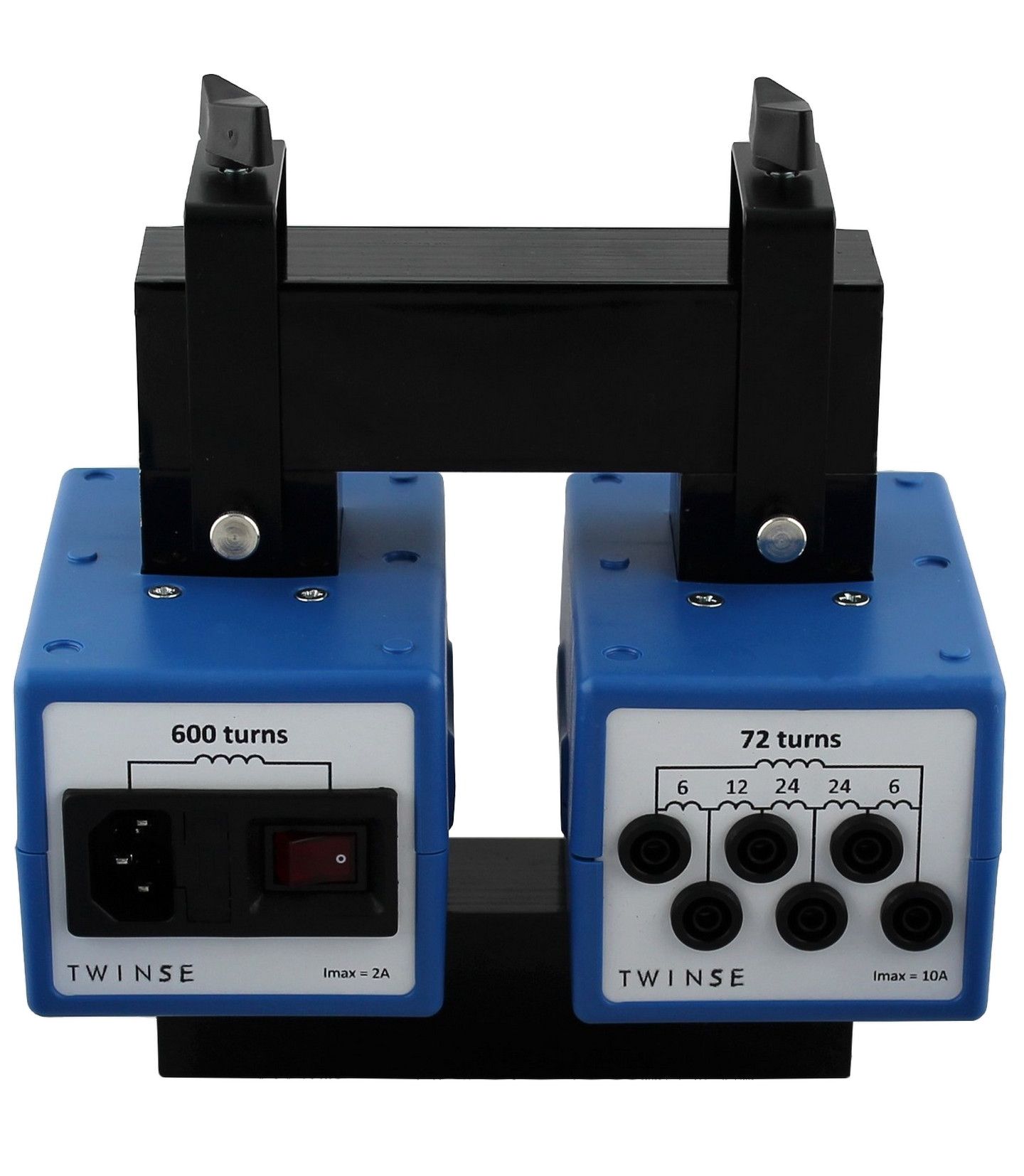

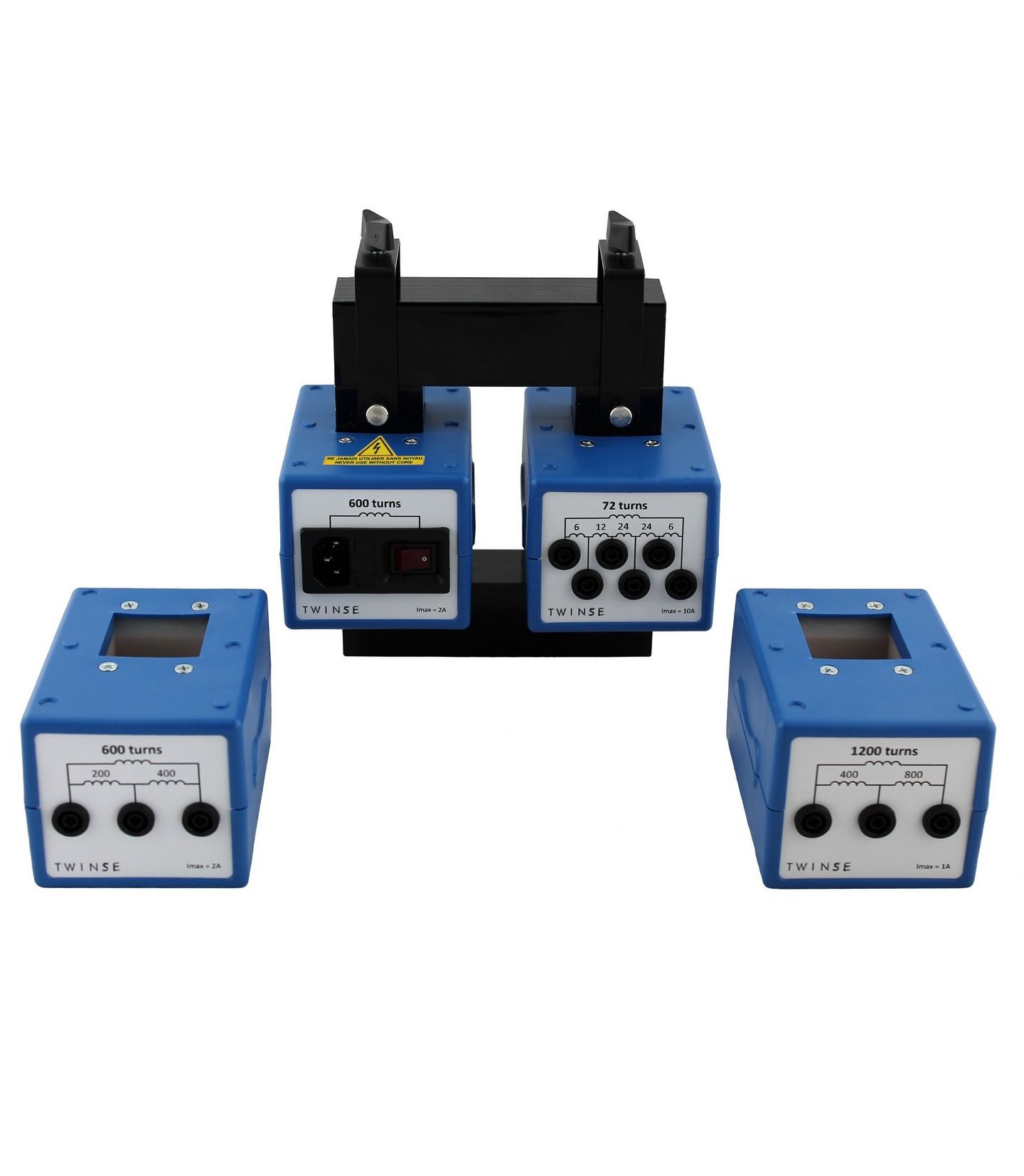

Cet ensemble complet permet de réaliser en toute sécurité l’étude d’un transformateur. Il est composé d’un noyau en U de section 40x40mm avec serre-joint et entrefer pour la fermeture du circuit magnétique sur lequel viennent coulisser deux bobines. L'ensemble comprend 4 bobines différentes avec des prises intermédiaires permettent de faire varier les rapports de transformation.

D'autres accessoires complémentaires permettent de réaliser des expériences appliquées :
- 1 paire de pôles en acier zingué

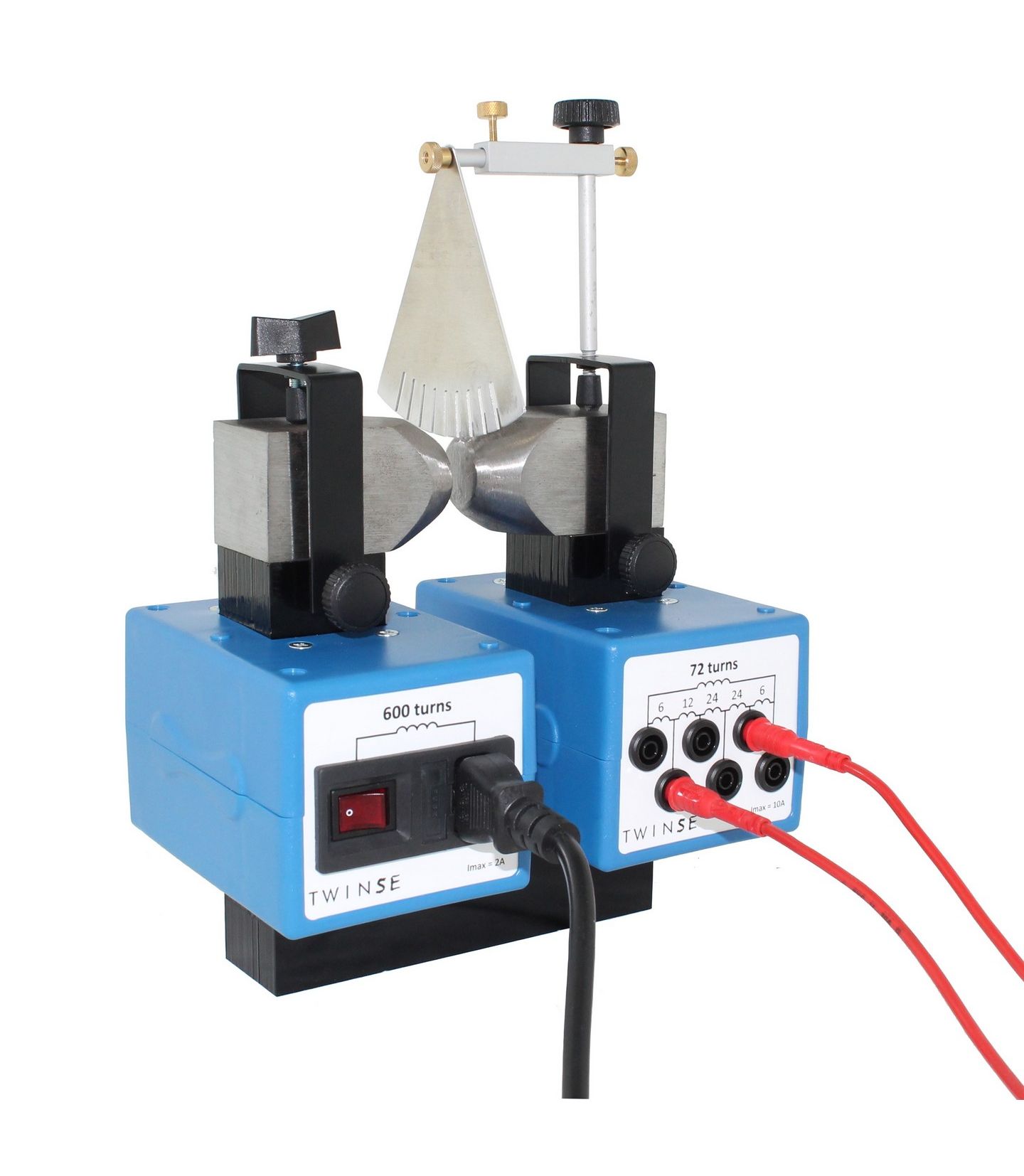

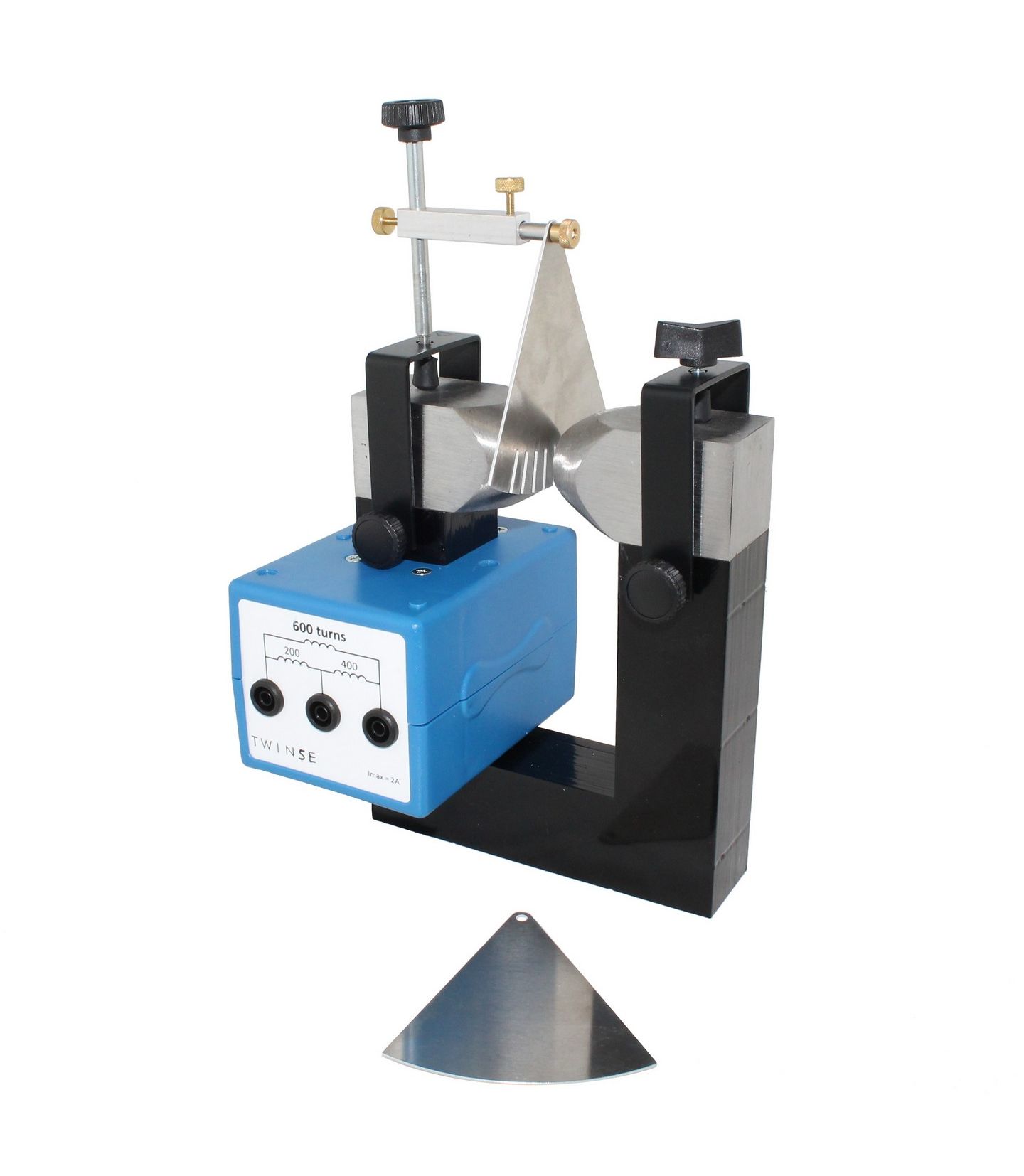

- 1 pendule de WALTENHOFEN
- 1 bobine 5 spires en cuivre
- 1 anneau de fusion + fil à souder

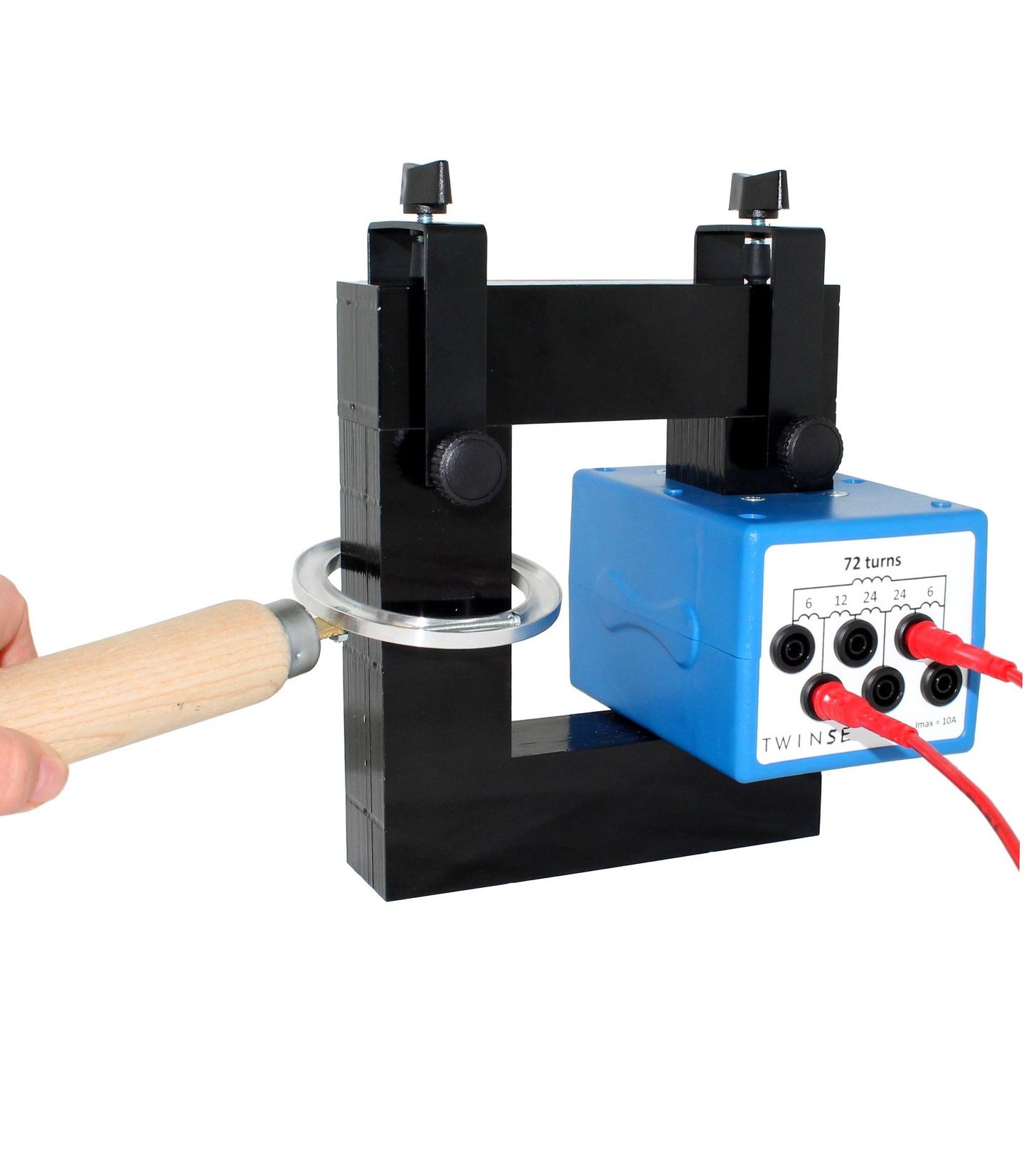

- 1 anneau de THOMSON

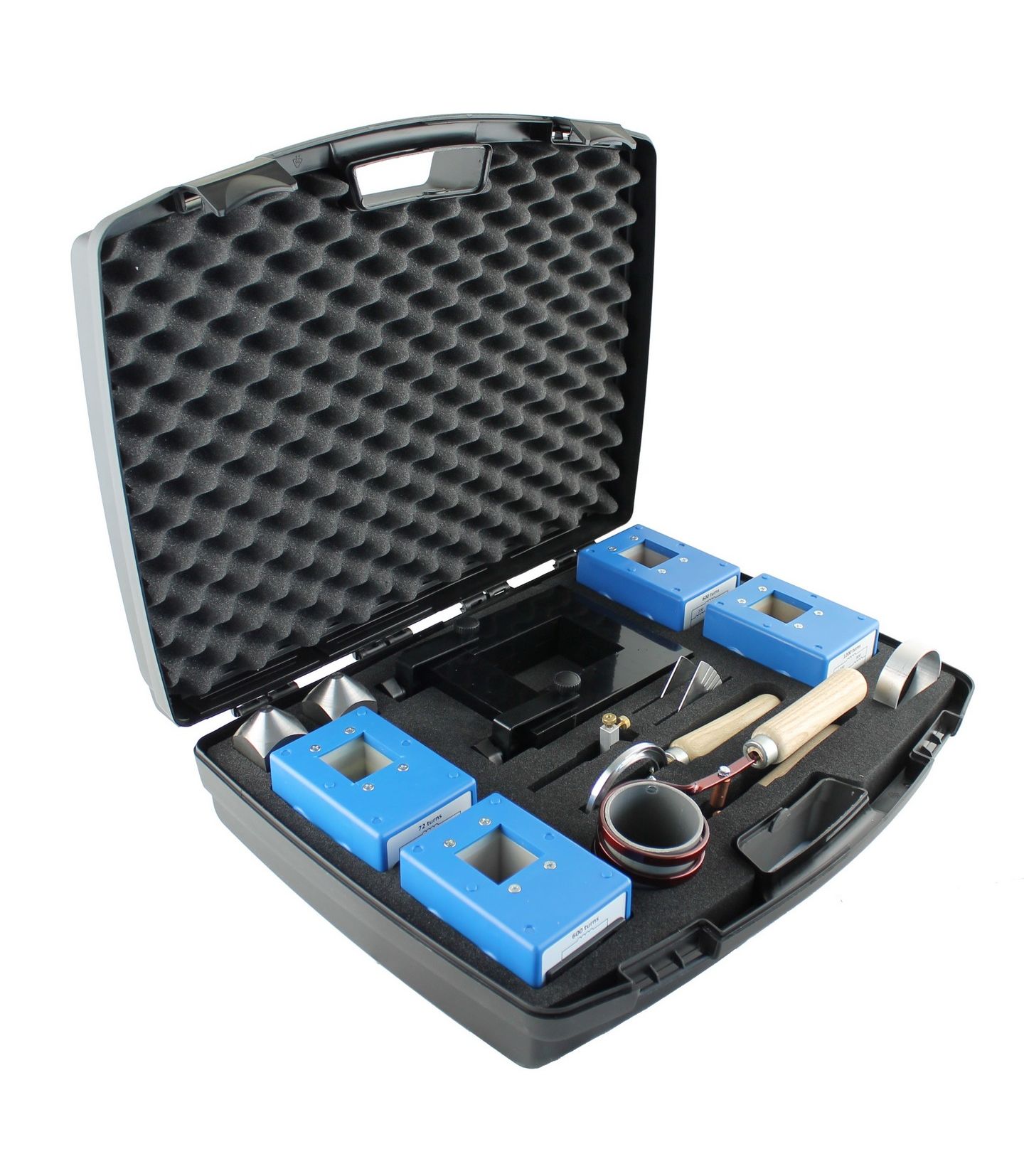

Le tout est livré dans une mallette de rangement en plastiques avec mousse de calage.

1 produits en stock
Ajouter à ma liste d'envie

Caractéristiques techniques :

  • Douilles banane de sécurité
  • Section des bobines et du noyau : 40x40 mm
Bobine Sorties
Intermédiaires		 Tension
max		 Intensité
max
Bobine 72 spires 6 / 12 / 24 / 24 / 6 spires 26.4 V 10 A
Bobine 600 spires 200 / 400 spires 220 V 2 A
Bobine 1200 spires 400 / 800 spires 440 V 1 A
Bobine 600 spires avec secteur - 220 V 2 A



  • Masse : 12.8 kg
  • Dimensions mallette : 510x370x125 mm

Composition :

  • Noyau en U + I avec étriers démontables 150 x 140 x 40

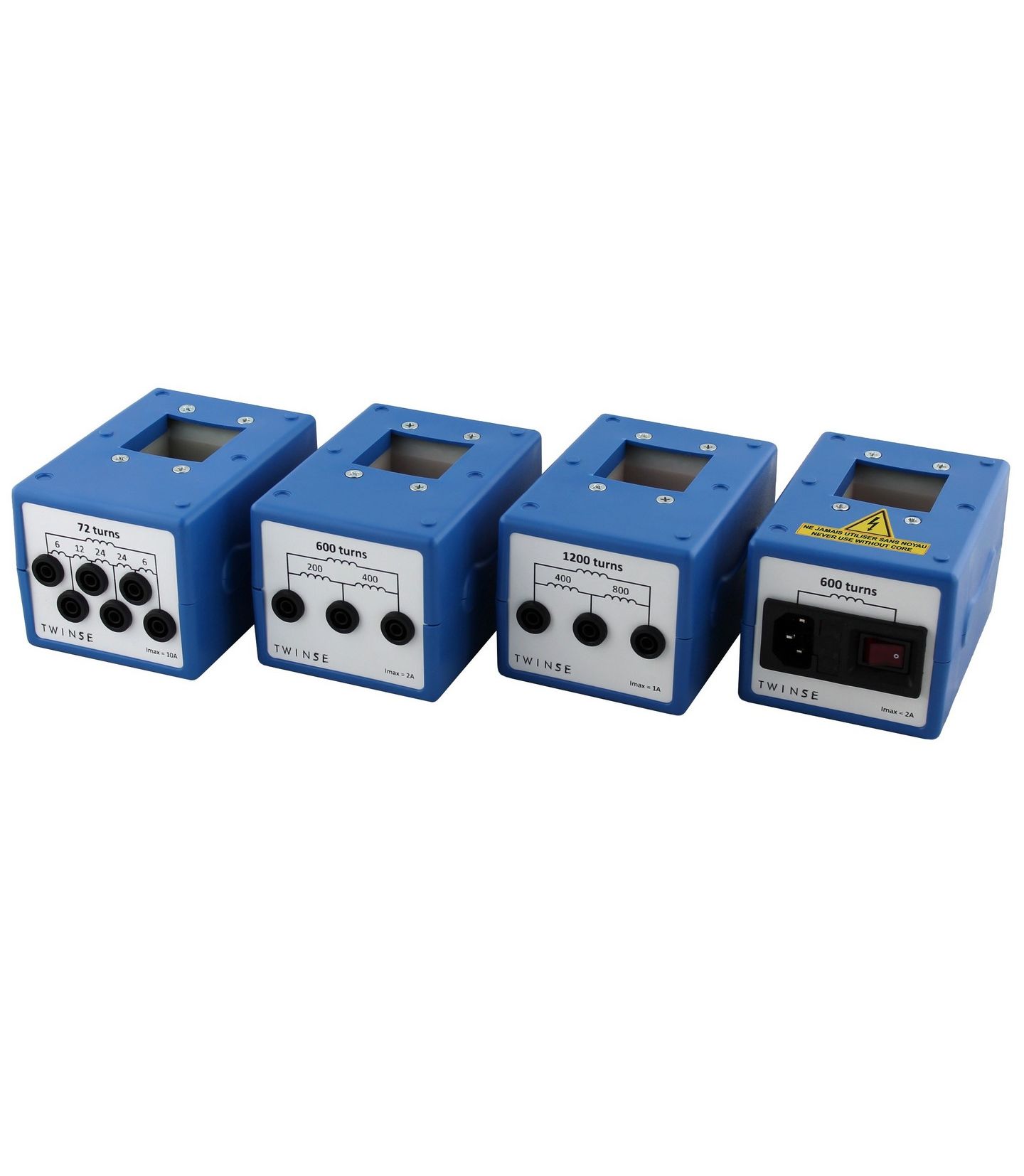

  • 1 bobine 72 spires à 4 sorties intermédiaires
  • 1 bobine 600 spires avec 1 sortie intermédiaire
  • 1 bobine 1200 spires avec 1 sortie intermédiaire
  • 1 bobine 600 spires avec cordon secteur inclus
  • 1 paire de pôles en acier
  • 1 pendule de WALTENHOFEN
  • 1 bobine 5 spires en cuivre
  • 1 anneau de fusion + fil à souder
  • 1 anneau de THOMSON
  • 1 mallette de rangement
